Anodo di titanio: riduzione dei costi dei metalli preziosi nell'elettrolisi PEM

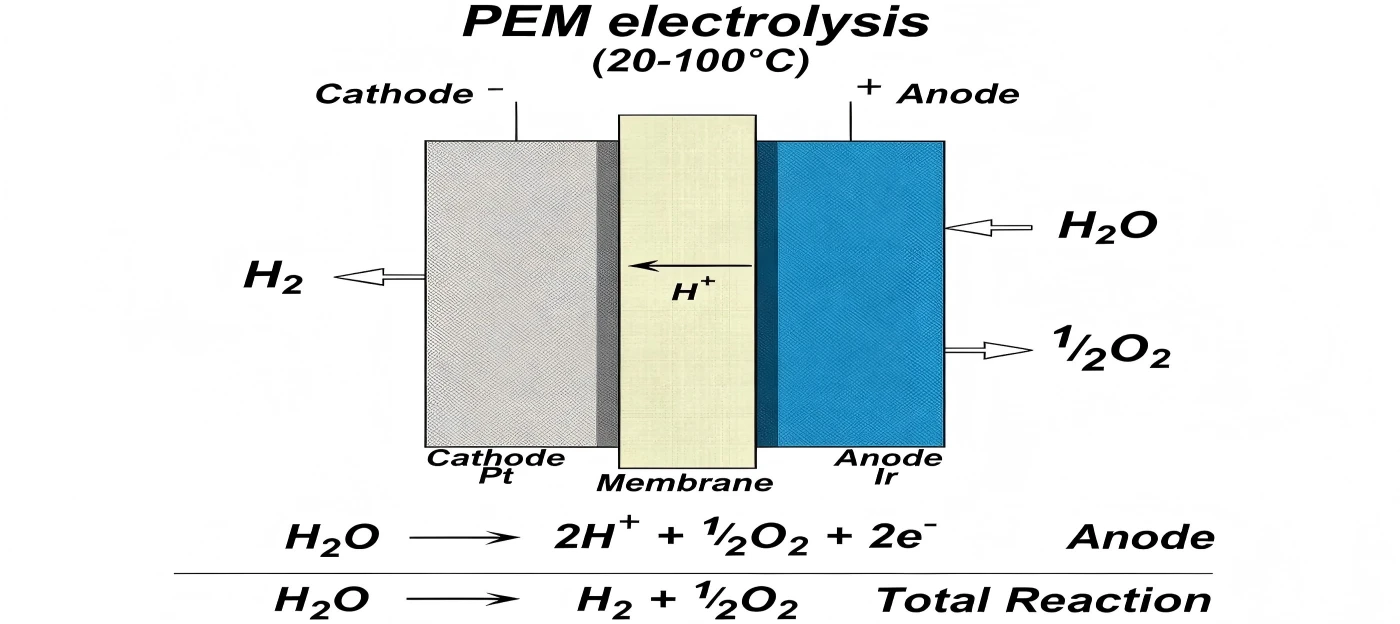

Gli ambienti acidi, gli elevati potenziali elettrici e i cicli operativi continui mettono a dura prova gli elettrolizzatori dell'acqua con membrana a scambio protonico. La maggior parte dei materiali tipici degli elettrodi si deteriorano rapidamente sull'anodo a causa delle forti condizioni ossidative. Il titanio è il miglior substrato per l'evoluzione dell'ossigeno poiché è resistente alla corrosione-e strutturalmente stabile, ma necessita di un rivestimento catalitico. L'iridio e il platino sono solitamente rivestiti in uno spesso strato per garantire attività catalitica e durata. Una ricerca dell'International Journal of Hydrogen Energy mostra che i progetti tradizionali spesso impiegano 2-4 mg/cm² di iridio sulle superfici anodiche. Questo carico comporta spese di materiale pari al 35-45% del costo dello stack dell'elettrolizzatore a causa dei prezzi dell'iridio che vanno da $ 4.000 a 6.000 per oncia troy.

La moderna produzione di anodi di titanio utilizza tecnologie di deposizione avanzate per massimizzare l'uso dei metalli preziosi. La deposizione di vapore, la decomposizione termica e la placcatura ionica multi-arco possono fornire rivestimenti sottili e omogenei con aderenza migliorata. La svolta è rappresentata dall’ingegneria su scala nanometrica che aumenta la superficie del materiale catalitico e riduce l’ingombro. I produttori ottengono prestazioni paragonabili o migliori con molto meno materiale producendo rivestimenti nanostrutturati porosi con aree superficiali elettrochimicamente attive elevate. Secondo i test di laboratorio, i rivestimenti nanostrutturati con carichi fino a 0,3-0,8 mg/cm² possono eguagliare le prestazioni elettrochimiche dei design standard a strato spesso.

La riduzione del contenuto di metalli preziosi riduce i costi di produzione dell’elettrolizzatore PEM. Riducendo il carico di iridio da 3 mg/cm² a 1,2 mg/cm², il design di un anodo di titanio può far risparmiare oltre il 60% sui costi dei materiali per il solo componente. L'ottimizzazione dei prezzi dei metalli preziosi può far risparmiare centinaia di migliaia di dollari per installazione per un tipico stack di elettrolizzatori da 1 MW con 100-150 m² di superficie anodica. Ridurre la dipendenza dai metalli preziosi riduce i rischi della catena di approvvigionamento oltre l’investimento di capitale iniziale. La fornitura mondiale di iridio è limitata a 7-8 tonnellate all'anno. L’utilizzo efficiente dei metalli preziosi è economicamente vantaggioso e strategicamente vitale per prevenire carenze di materiali che potrebbero rallentare lo sviluppo del settore quando la diffusione dell’elettrolizzatore PEM raggiungerà livelli di gigawatt entro il 2030.

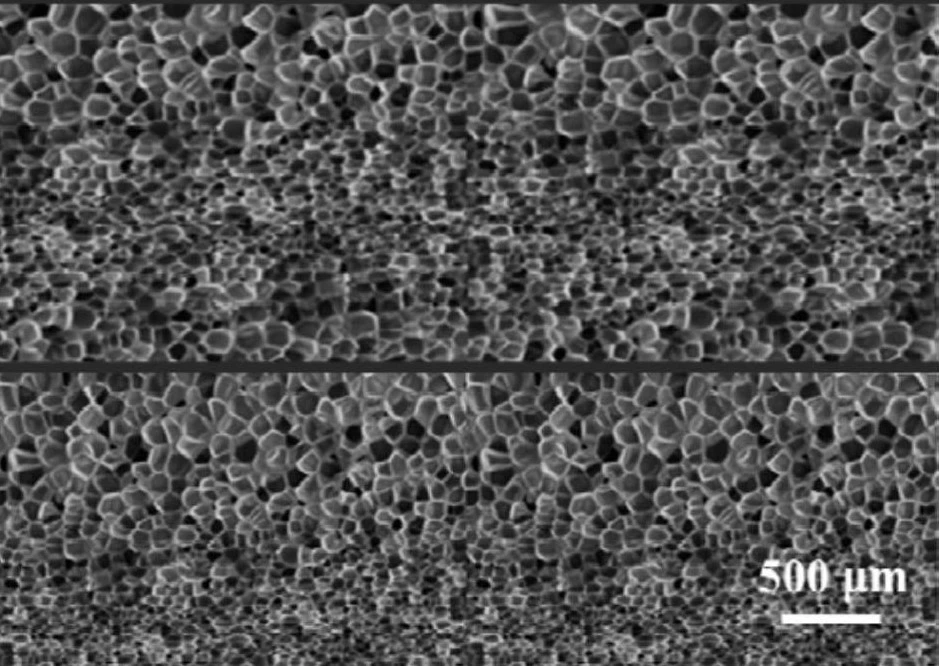

Efficace metallo basso-prezioso-anodi di titanio iniziare con l'ottimizzazione del substrato. Sono necessari rivestimenti catalizzatori più spessi per piastre di titanio dense a causa del contatto superficiale limitato. I progetti avanzati utilizzano strutture di porosità gradiente per promuovere l'interazione del rivestimento catalitico-del substrato e il trasferimento di massa. L'ingegneria della porosità gradiente progetta una struttura di transizione con dimensioni dei pori decrescenti dal substrato sfuso alla superficie. Questa disposizione massimizza l'efficienza catalitica all'interfaccia e la stabilità meccanica del nucleo denso. La sinterizzazione mediante metallurgia delle polveri con distribuzioni granulometriche regolamentate produce profili di porosità accurati che migliorano le prestazioni elettrochimiche e l'aderenza del rivestimento. Le organizzazioni di ricerca sulle celle a combustibile hanno scoperto che i substrati porosi di titanio riducono il carico del catalizzatore del 25-40% rispetto alle piastre dense e migliorano l'uniformità della distribuzione della densità di corrente. L’aumento della topografia superficiale genera ulteriori siti di nucleazione per la deposizione del catalizzatore, risultando in rivestimenti più sottili ed efficaci che resistono ai cicli termici e allo stress elettrochimico.

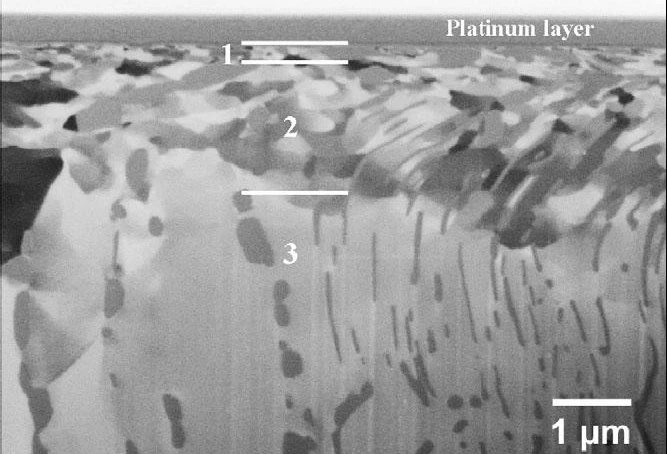

L'interazione del substrato di titanio-con il rivestimento del catalizzatore di metallo prezioso rappresenta una delle principali difficoltà di progettazione dell'anodo di titanio. Le concentrazioni di stress derivanti da disallineamenti di dilatazione termica e discrepanze di potenziale elettrochimico possono causare la delaminazione o la passivazione del rivestimento nel tempo. Gli innovativi metodi di transizione del gradiente multi-strato integrano strati intermedi fisici ed elettrochimicamente compatibili per risolvere questa debolezza. Tipicamente, uno strato di TiN viene posizionato accanto al substrato, seguito da uno strato intermedio di Ta₂O₅ e infine da un rivestimento catalitico di iridio-platino. Il TiN offre conduttività elettrica e resistenza alla corrosione superiori, mentre il Ta₂O₅ fornisce stabilità chimica ed evita la passivazione del substrato di titanio. Invece di concentrare lo stress meccanico su un contatto, la nostra tecnica graduale lo distribuisce. I test accelerati sulla durata mostrano che gli anodi di titanio con strati di transizione opportunamente realizzati durano 10,000+ ore di funzionamento PEM continuo, rispetto alle 3.000-5.000 dei progetti a due strati. La maggiore durata ammortizza l’investimento in metalli preziosi per una durata operativa più lunga, riducendo il costo di produzione dell’idrogeno per chilogrammo.

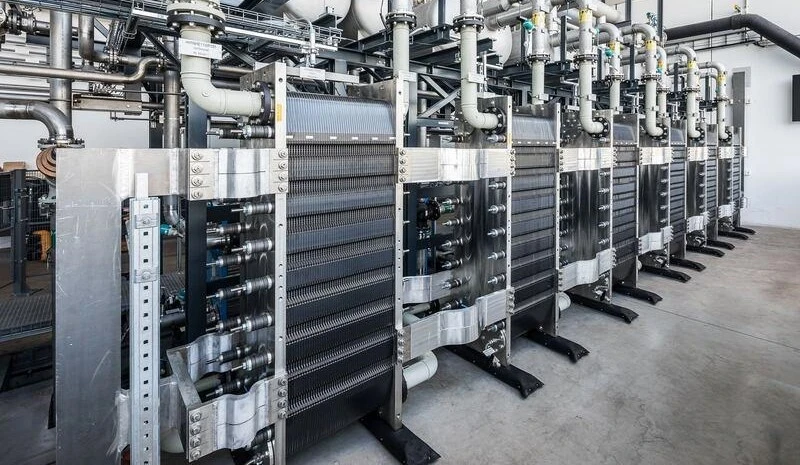

La gamma di potenza e il ciclo di lavoro degli elettrolizzatori PEM spaziano da modeste unità di laboratorio a sistemi industriali multi-megawatt. Comprendere che le applicazioni hanno requisiti prestazionali distinti consente formule di rivestimento personalizzate per ottimizzare l'uso dei metalli preziosi. Mentre gli impianti di produzione continua su larga-scala danno priorità alla stabilità a lungo-termine e ai bassi tassi di degrado, i sistemi intermittenti a basso-consumo possono dare priorità alla reazione rapida e alla tolleranza a numerosi cicli di avvio-arresto. I produttori avanzati di anodi di titanio forniscono rapporti di platino-iridio e densità di carico personalizzati a livello operativo. Per le applicazioni dinamiche, un rivestimento da 0,4 mg/cm² può essere utile, mentre un impianto di generazione di idrogeno con carico di base può trarre vantaggio da un rivestimento da 0,6 mg/cm² per una longevità allo stato stazionario.

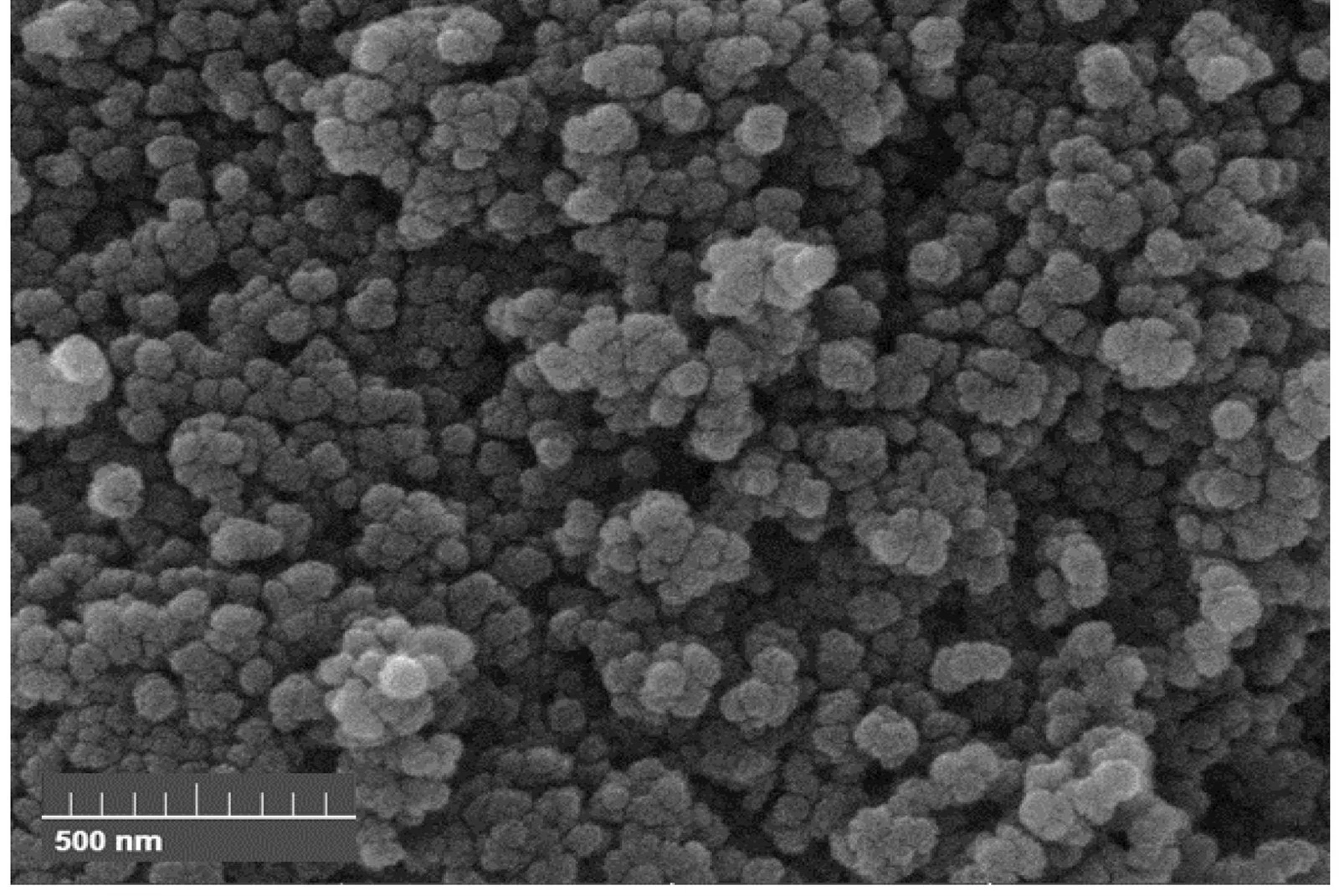

Dai rivestimenti sfusi di metalli preziosi alle strutture nanostrutturate, la filosofia di progettazione dell'anodo di titanio è cambiata. I processi di produzione avanzati forniscono reti nanostrutturate tridimensionali che massimizzano l'accesso dei reagenti ai siti catalitici attivi riducendo al minimo la massa di metalli preziosi. La caratterizzazione elettrochimica mostra che solo i nanometri più esterni di un rivestimento catalitico sviluppano attivamente ossigeno. Il materiale sepolto più in profondità sotto uno spesso rivestimento aumenta i costi ma non l’efficacia catalitica. I design nanostrutturati con elevati rapporti tra-area-e-volume mantengono accessibile elettrochimicamente la maggior parte dei metalli preziosi depositati. Le procedure sol-gel, la deposizione elettrochimica mediante agenti templanti e lo spray al plasma generano rivestimenti con porosità e struttura granulare controllate. Rispetto ai rivestimenti tradizionali, questi metodi raggiungono aree superficiali specifiche di 50-80 m²/g, con conseguenti prestazioni catalitiche comparabili con densità di carico molto inferiori.

I rivestimenti in iridio puro sono i più costosi ma hanno una grande attività catalitica e resistenza alla corrosione. Legando l'iridio con elementi più economici e stabili, i prezzi dei metalli preziosi possono essere ridotti mantenendo inalterate le prestazioni. Le composizioni binarie di iridio-tantalio con il 30-50% di tantalio in peso sono strategie popolari di riduzione-dei costi. Il tantalio modera l'attività catalitica, stabilizza e resiste alla corrosione. L'iridio puro ha una cinetica di evoluzione dell'ossigeno leggermente migliore, i risparmi sui costi spesso superano la differenza di prestazioni in ambienti di lavoro reali. Le composizioni ternarie con modeste quantità di stagno, antimonio o metalli delle terre rare consentono un'ulteriore ottimizzazione. Questi piccoli cambiamenti possono aumentare l’aderenza del rivestimento, la struttura elettrica, la cinetica di reazione e la durata operativa creando qualità di auto-riparazione. I ricercatori stanno studiando le composizioni quaternarie per migliorare costi, prestazioni e durata.

La redditività economica dell'elettrolizzatore PEM dipende dalla stabilità a lungo-termine. Tradizionaleanodo di titanioi rivestimenti si deteriorano per dissoluzione elettrochimica, fessurazione indotta da stress meccanico-e passivazione localizzata. Ogni fase di deterioramento diminuisce l'efficienza catalitica e richiede la sostituzione o il rinnovamento dello stack. Le tecnologie emergenti di rivestimento autoriparante- utilizzano materiali che si disperdono o riparano dopo danni localizzati. La dispersione delle particelle del serbatoio nella matrice del rivestimento rilascia materiale catalitico quando si verificano guasti strutturali. Un altro metodo utilizza sostanze chimiche a stato di ossidazione misto che subiscono transizioni redox reversibili per mantenere l'attività catalitica mentre la struttura del rivestimento cambia. I test sul campo mostrano che gli anodi in titanio autoriparanti-si degradano il 40-60% più lentamente rispetto ai design tradizionali a parità di durata di funzionamento. Gli intervalli di manutenzione prolungati e la minore manutenzione aumentano l'economia grazie alla stabilità. La produzione di idrogeno costa meno al chilogrammo quando le spese per i metalli preziosi vengono ammortizzate su 15.000-20.000 ore di funzionamento anziché su 8.000-10.000.

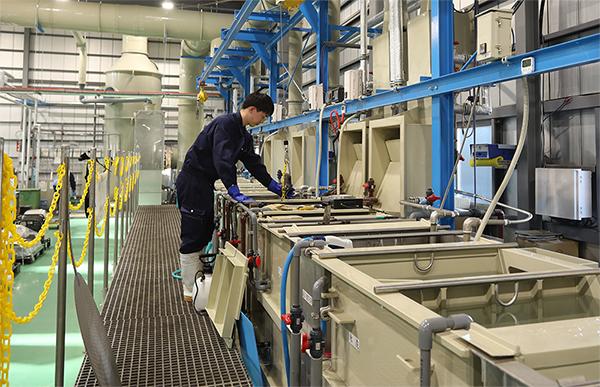

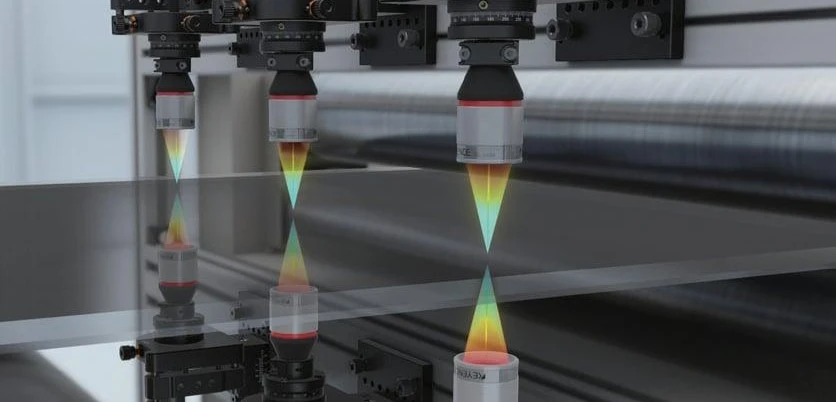

I costi unitari elevati e la capacità di produzione limitata derivano dai metodi batch e dal coinvolgimento umano nella sintesi dell'anodo di titanio su scala di laboratorio-. Le tecnologie di rivestimento avanzate, dalla ricerca alla produzione commerciale, richiedono progressi nel processo di produzione per volumi elevati-e uniformità della qualità. I sistemi di rivestimento continuo con topologie da rotolo-a-bobina o con trasportatore aumentano l'efficienza della produzione. Lo spessore, la composizione e l'omogeneità del rivestimento di precisione possono essere ottenuti su enormi superfici di titanio utilizzando questi sistemi automatizzati. L'integrazione di sistemi di monitoraggio della qualità in linea-che combinano analisi spettroscopiche e test elettrici garantisce che ciascun anodo soddisfi gli standard prestazionali prima dell'assemblaggio dello stack dell'elettrolizzatore. Le economie di scala diventano più rilevanti con l’aumento della diffusione dell’elettrolizzatore PEM. Produrre 10 MW di capacità di elettrolizzatore all’anno ha un’economia diversa rispetto a 100 MW o 1 GW. L’ammortamento dei beni strumentali, l’effetto leva sull’approvvigionamento dei materiali e l’ottimizzazione dei processi riducono i costi unitari con l’aumento dei volumi di produzione. I produttori prevedono che i prezzi di produzione degli anodi di titanio scendano del 30-50% man mano che il settore raggiunge gli obiettivi di implementazione del 2030.

Dopo l'approvvigionamento, le spese per i metalli preziosi coprono l'intera durata della vita. La fabbricazione dell'anodo di titanio riduce il consumo netto di metalli preziosi per installazione dell'elettrolizzatore riducendo al minimo gli sprechi e consentendo il recupero dei materiali a fine vita--. I processi di deposizione avanzati utilizzano l'85-90% dei metalli preziosi, la maggior parte dei quali viene utilizzata in rivestimenti utili anziché essere sprecata. Gli spruzzi eccessivi, le soluzioni detergenti e gli scarti di produzione vengono riciclati in sistemi a circuito chiuso per recuperare metalli preziosi per la catena di fornitura. Gli stack di elettrolizzatori esausti sono un'altra risorsa utile. Lo sviluppo di procedure efficaci per recuperare e purificare l’iridio e il platino dagli anodi di titanio esauriti riduce al minimo la dipendenza dall’estrazione mineraria primaria. Questo metodo di economia circolare aumenterà l’offerta di metalli preziosi e la stabilità dei costi con l’aggiunta degli elettrolizzatori PEM.

Gli obiettivi prestazionali e le restrizioni sui costi devono essere bilanciati utilizzando metodi analitici avanzati che esaminano molti fattori di progettazione. Lo sviluppo moderno dell'anodo di titanio utilizza la modellazione computerizzata per prevedere il comportamento elettrochimico, la distribuzione delle sollecitazioni meccaniche e la cinetica di degradazione a seconda della composizione del rivestimento, della progettazione del substrato e delle circostanze operative. La simulazione consente una rapida prototipazione virtuale e ottimizzazione prima della produzione fisica e dei test. I produttori possono esaminare decine o centinaia di varianti di progettazione per trovare combinazioni che soddisfino i requisiti prestazionali con un carico minimo di metalli preziosi. Questa tecnica di ottimizzazione utilizza sempre più algoritmi di machine learning addestrati su set di dati di prova per trovare connessioni prestazionali non-ovvie tra parametri di progettazione-. Il vantaggio economico va oltre la riduzione dei costi dei materiali e si estende all’ottimizzazione del sistema. Un anodo di titanio un po' più costoso con una maggiore densità di corrente può ridurre le dimensioni dello stack per una data capacità di generazione di idrogeno, tagliando i costi del sistema nonostante i prezzi unitari dell'anodo più elevati. La modellazione tecno-economica olistica che affronta le interconnessioni a livello di sistema-aiuta a progettare soluzioni che riducono il costo totale di proprietà piuttosto che i costi dei componenti.

Per produrre idrogeno verde sono necessari elettrolizzatori PEM ed elettricità eolica e solare.Anodo di titanioa causa di questa realtà operativa, i requisiti prestazionali variano dall'assorbimento di potenza costante alle applicazioni di processi chimici. Gli anodi di titanio per l'integrazione rinnovabile devono resistere a frequenti cicli di temperatura, rapide variazioni di densità di corrente e sequenze di spegnimento-riavvio senza degradarsi. Le formule di rivestimento ottimizzate per queste situazioni dinamiche possono dare priorità alla flessibilità meccanica e alla resistenza allo stress termico rispetto alla densità di corrente massima. Questa ottimizzazione specifica-dell'applicazione riduce il carico di metalli preziosi distribuendo i materiali dove sono più utili. Le tecniche di integrazione del sistema influiscono sull'economia dell'anodo di titanio. La durata della vita dell'anodo può essere estesa senza carico di metalli preziosi grazie a una sofisticata gestione dell'energia che attenua le variazioni rapide ed elimina i cicli termici. L'opzione più conveniente-spesso implica la co-ottimizzazione dell'hardware dell'elettrolizzatore e del sistema di condizionamento dell'alimentazione piuttosto che miglioramenti incrementali.

I tradizionali progetti di elettrolizzatori PEM considerano gli stack come singole unità sostituibili, qualsiasi guasto di un componente richiede la sostituzione dell'intero gruppo. Gli anodi di titanio decadono più velocemente dei gruppi di membrane o di altri componenti dello stack, rendendo questa tecnica antieconomica. Per massimizzare l'utilizzo di tutte le risorse, compresi i rivestimenti in metalli preziosi, le topologie modulari consentono la sostituzione selettiva dei componenti delle celle. Un'architettura modulare consente agli anodi di titanio di sopravvivere a diversi cicli di sostituzione della membrana se i gruppi di elettrodi della membrana normalmente si guastano dopo 40.000 ore e gli anodi di titanio ben-costruiti durano 60.000 ore. Questo tempo di utilizzo prolungato riduce il costo ammortizzato del metallo prezioso per chilogrammo di idrogeno. Il monitoraggio delle prestazioni in tempo reale-viene utilizzato nella manutenzione predittiva per ottimizzare la pianificazione della sostituzione dei componenti. Gli operatori potrebbero ritardare la sostituzione dell'anodo di titanio fino a quando non si verifica un deterioramento delle prestazioni per massimizzare l'investimento in metalli preziosi. La spettroscopia di impedenza elettrochimica e l'analisi della degradazione della tensione prevedono i guasti, consentendo la manutenzione programmata per ridurre i tempi di inattività e massimizzare il valore dei componenti.

Gli istituti di ricerca devono comunicare informazioni alle aziende commerciali per accelerare l'adozione della tecnologia degli anodi di titanio a costi ottimizzati-. I laboratori universitari e gli istituti di ricerca producono molte idee rivoluzionarie, ma le dimensioni della produzione industriale e le situazioni operative-del mondo reale presentano ostacoli sostanziali. Questa trasformazione è resa possibile da partenariati di sviluppo collaborativo che includono ricerca accademica, produzione e accesso al mercato. Le iniziative congiunte accelerano la ricerca sui materiali di base e la convalida pratica dell'ingegneria, abbreviando il processo dal concetto-al-commercializzazione. I consorzi industriali per le tecnologie dell'idrogeno verde coordinano sempre più gli obiettivi di ricerca e si scambiano informazioni di base pre-competitive, mantenendo al tempo stesso una differenza competitiva nelle singole implementazioni. Questa strategia collaborativa è particolarmente utile per le aziende di piccole e medie-dimensioni con competenze di produzione o accesso al mercato ma con capacità di ricerca interna limitata. Queste organizzazioni possono accedere a innovazioni all'avanguardia sugli anodi di titanio e far progredire il settore unendosi a ecosistemi di sviluppo tecnologico più ampi.
